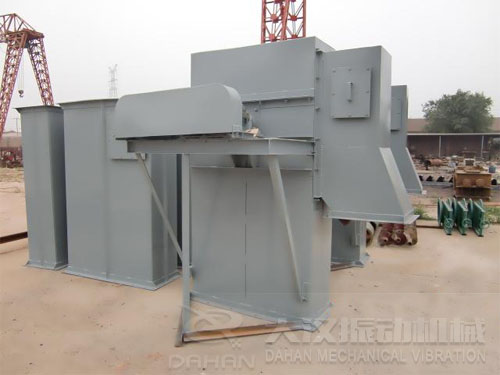

链条斗式提升机

　　TH系列链条斗式提升机产品概述:

　　链条斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

　　链条斗式提升机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

　　本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量365m3/h,提升高度为50m。

　　TH系列链条斗式提升机外形示意图:

　　TH系列链条斗式提升机技术参数:

　　TH系列链条斗式提升机主要性能与用途:

　　TH型垂直斗式提升机由运行部分(料斗与牵引链条) 、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成，适用于向上输送松散密度P＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。本机的特点为快速离心卸料:并采用环链为牵引构件，故不适于输送大块磨琢性及掏取阻力大的物料。被输送物料的温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃。

　　本机共有: TH100、TH160、TH250、TH315、TH400、TH00、TH630等7种规格。本机的输送能力为4-238m3/h，高度约在4-40m范围内。为满足各种不同的使用要求，本机备有四种料斗制法: Q型(浅斗) 、H型(弧底斗) 、Zd型(中深斗)Sd型(深斗);传动装置法有左装和右装。

　　TH系列链条斗式提升机适用范围:

　　TH型垂直斗式提升机是一种固定安装的垂直输送设备，主要适用于粮食、油料、饲料（粘性及腐蚀性的物料除外）等的垂直输送。

　　TH系列链条斗式提升机的主要结构:

　　1、机首部件：它由上部机壳，主动轴部件，减速机、连轴器、电机等组装成一体。

　　2、中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

　　3、下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，对其内部进行检查如清扫。

　　4、链条及料斗：链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。
